[DUOX PLUS] REPUESTO PVT09375 Micrófono amplificador MARINE
Instrucción paso a paso de como sustituir el micrófono de un amplificador MARINE DUOX PLUS.

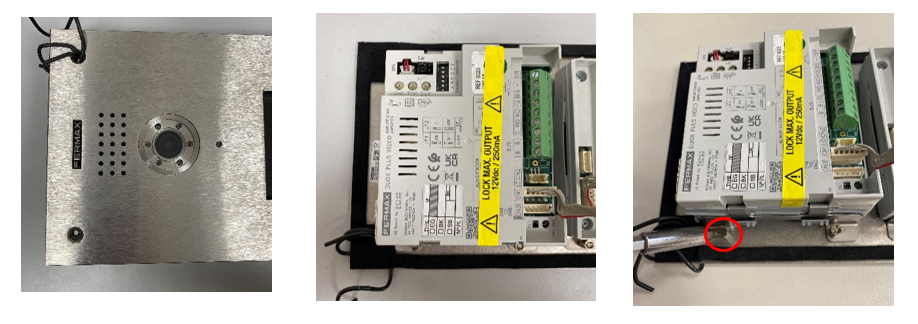

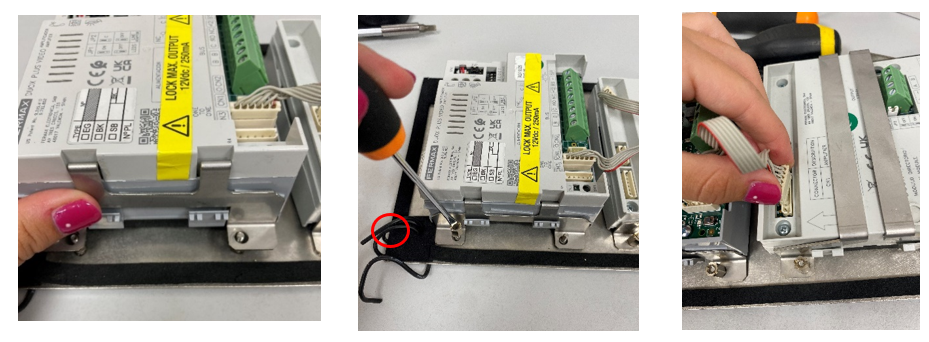

1. En primer lugar, desatornillar las abrazaderas mediante cuatro tubos hexagonales que sujetan el amplificador a la placa.
Retirar las abrazaderas y desconectar
los latiguillos o conectores mólex que estén conectados al amplificador.

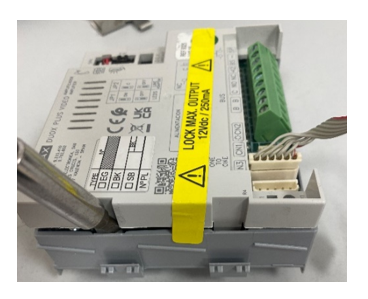

2. Abrir con cuidado la carcasa trasera con un destornillador
plano haciendo palanca en los clips laterales.

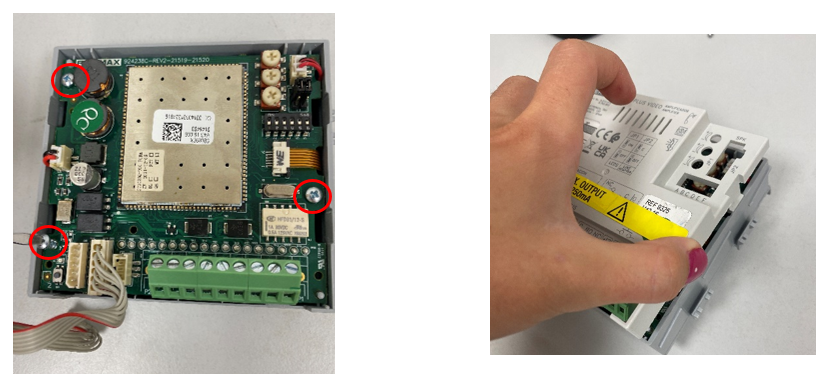

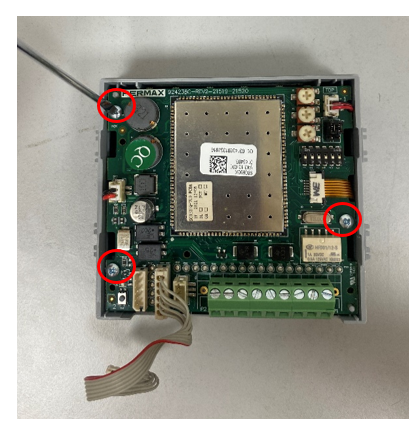

3. Para
facilitar la salida del micrófono, desatornillar los tres tornillos que sujetan
la placa.

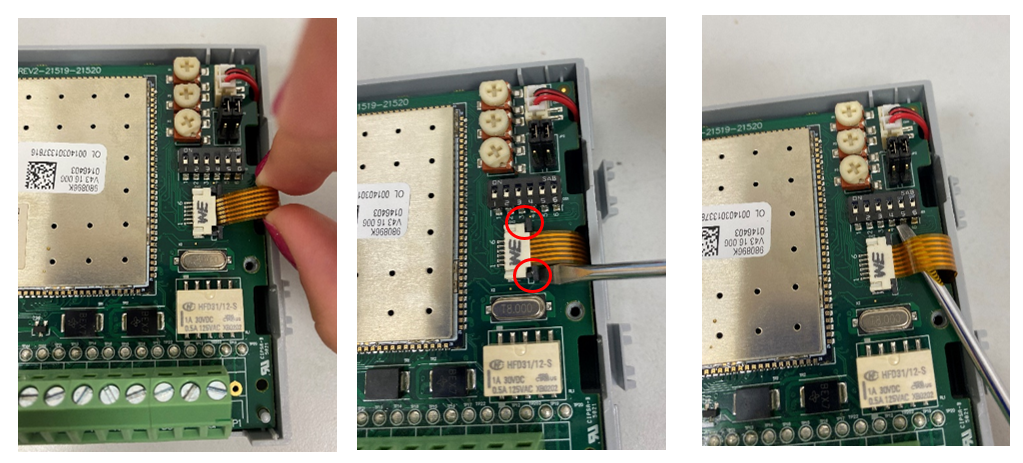

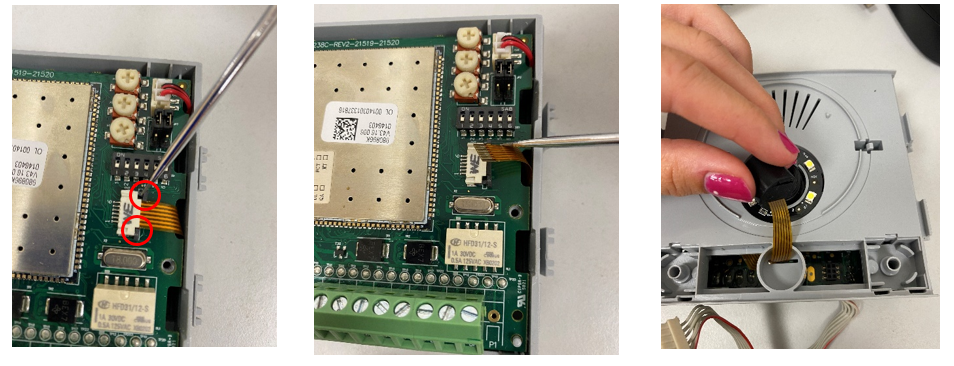

4. Tenemos que desconectar el cable plano del micrófono.
Para ello, con un destornillador plano fino haremos presión lateralmente para
que salga la pestaña negra de sujeción de cada lateral. Una vez abiertas
podemos liberar el cable plano. A continuación, ya se puede extraer el
micrófono por la parte delantera.

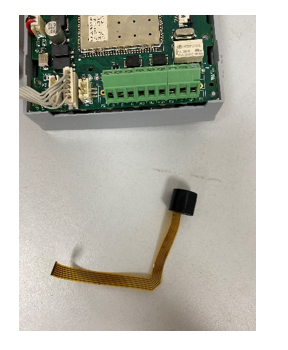

5. Sustituiremos el micrófono por su recambio.

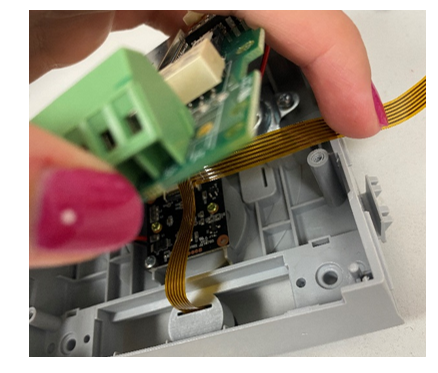

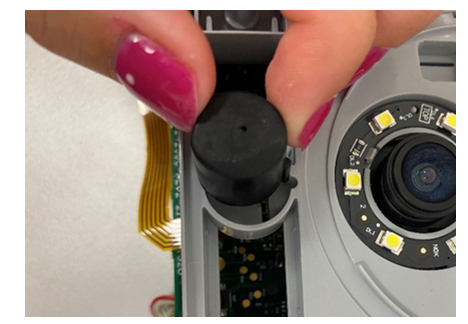

6. Insertar por
la parte frontal el nuevo micrófono. Fijarse en que la pieza encaja de
manera correcta con la pestaña correspondiente.
7. Por la parte trasera sacar el cable plano hasta su conector y colocarlo.
8. Una
vez insertado y encarado correctamente el cable plano, cerrar las pestañas
negras con el destornillador.
Estirar ligeramente del cable plano para
asegurar que está bien sujeto.
9. Prestar atención en
que la placa esté bien encajada, y a continuación atornillar los tres
tornillos retirados anteriormente y volver a poner la cubierta trasera.

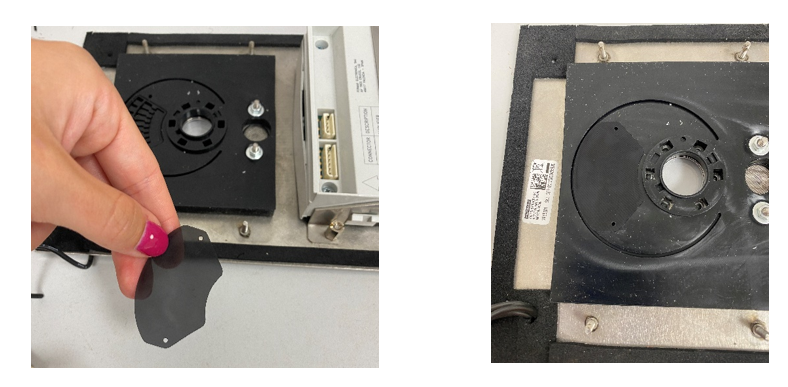

10. Antes de colocar sobre la placa el amplificador, hay que
asegurarse que está en su sitio la malla metálica de la rejilla como vemos en
la siguiente imagen.

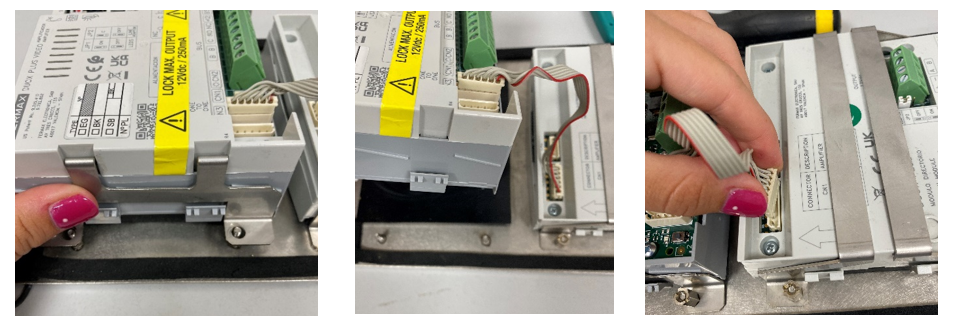

11. Colocar el amplificador y volver a colocar las abrazaderas,
atornillarlas con los tubos hexagonales y volver a conectar los latiguillos o
conectores mólex como estaban al inicio.
