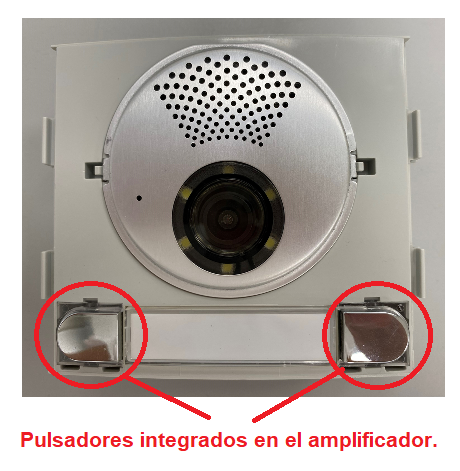

[DUOX PLUS] Conexión de los pulsadores integrados en el Amplificador Duox Plus versión H47.

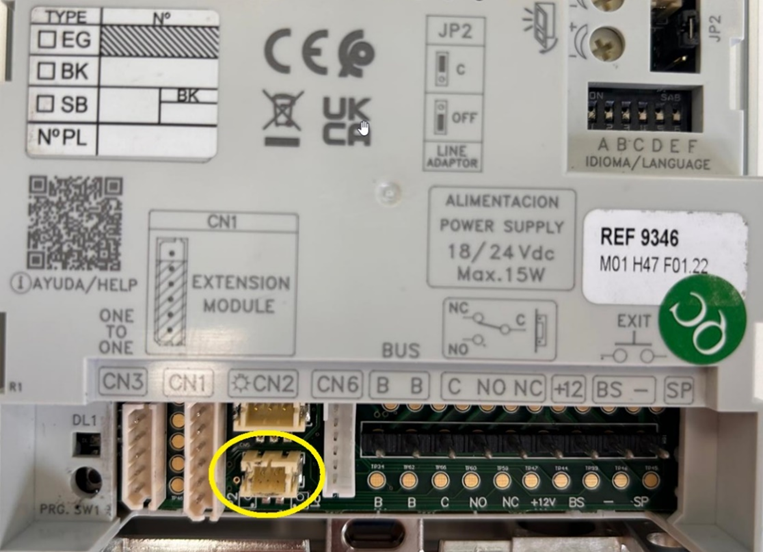

En esta última versión de amplificador Duox Plus Cityline la regleta de conexión no dispone de P1 y P2 para la conexión de los pulsadores integrados en el amplificador, estos están disponibles en conector molex bajo CN2.
Dicho cable únicamente se está suministrando junto al amplificador en las siguientes referencias:
- PVT09323 AMP. VID. DUOX PLUS CITY 2 PULS.
- PVT09346 AMP. AUD. DUOX PLUS CITY 2 PULS.
Para el resto de amplificadores será necesario solictar la siguiente referencia.
PVT09989 2 PIN MOLEX CABLE CITYLINE P1-P2
Este cable corto dispone de con conector molex y regleta,
para facilitar que en las placas donde se empleen los pulsadores del
amplificador, puedan cablearse al pack de extensión de llamadas ref 2008 o ref 2441.

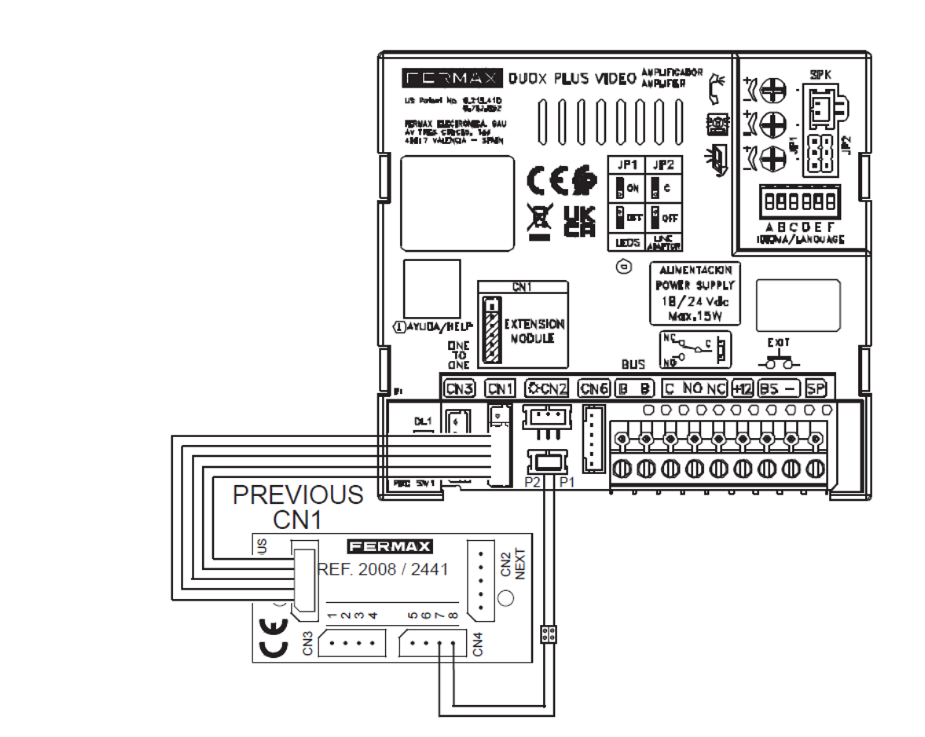

Se adjunta esquema del conexionado.
Related Articles
[DUOX PLUS] Conexión de un Pulsador de llamada externo en placas 1L.
En muchas instalaciones de portero y videoportero 1L Duox Plus necesitamos añadir un pulsador de llamada externo lo que nos permite generar llamada al terminal de la vivienda y así abrir la puerta. En amplificadores Duox Plus (versión HW 47), en los ...[DUOX PLUS] Amplificador
A continuación puedes descargarte la nueva guía rápida de Duox Plus mediante los siguientes PDF: Guía de Instalación Guía de Configuración y Puesta en marcha AMPLIFICADOR DUOX PLUS Módulo amplificador video color, para incorporar en placas de ...[DUOX PLUS] REPUESTO PVT09375 Micrófono amplificador MARINE
Instrucción paso a paso de como sustituir el micrófono de un amplificador MARINE DUOX PLUS. 1. En primer lugar, desatornillar las abrazaderas mediante cuatro tubos hexagonales que sujetan el amplificador a la placa. Retirar las abrazaderas y ...[DUOX PLUS] REPUESTO PVT09374 Micrófono amplificador CITY
Instrucción paso a paso de como sustituir el micrófono de un amplificador CITY/SKYLINE DUOX PLUS. Retirar el frontal de la placa con ayuda de las tres pestañas laterales. Haciendo palanca con un destornillador plano, con cuidado para no deformar el ...[DUOX PLUS] Consumo máximo accesorios en amplificadores v4x city y skyline.
El amplificador DUOX PLUS dispone de varias salidas de corriente que suministran 12Vcc. - Para accesorios dispone de una salida de corriente máxima de 250mA. Conexiones CN1, CN2, CN3. La suma de todas las salidas debe ser máximo de 250mA. Consumo ...
