[CORA] Montaje del lector desfire skyline ref 7463 en placa CORA S8

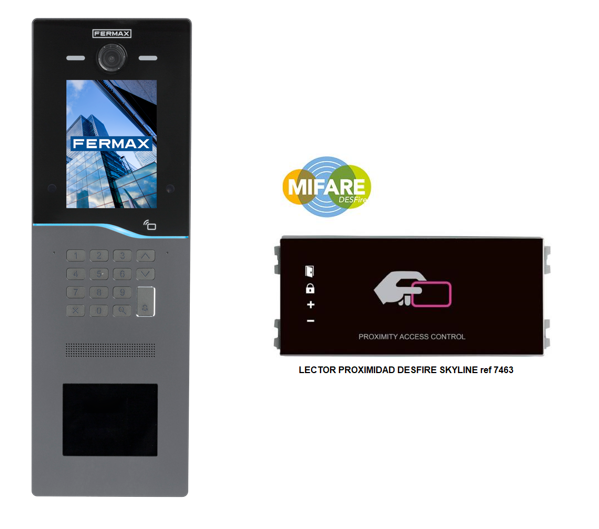

Podemos instalar el LECTOR PROXIMIDAD DESFIRE SKYLINE ref 7463 en las placas CORA S8 ref 7710 . El accesorio viene incluido en la referencia Ref.
7720 Visor Frontal Proximidad CORA.
Para ello seguiremos los siguientes pasos:

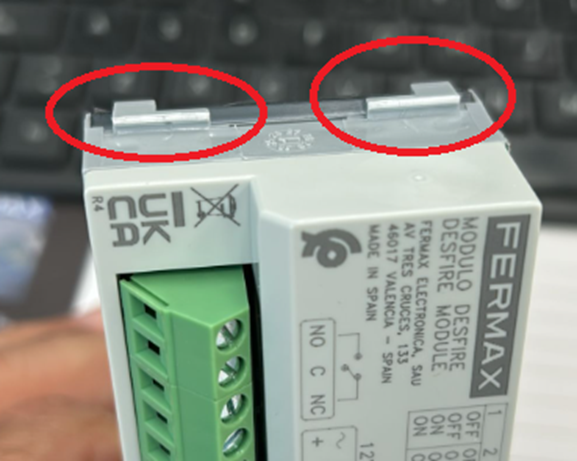

1-. Es
necesario romper los 4 anclajes de plástico del lector Skyline. Esto puede
hacerse fácilmente con un destornillador plano:

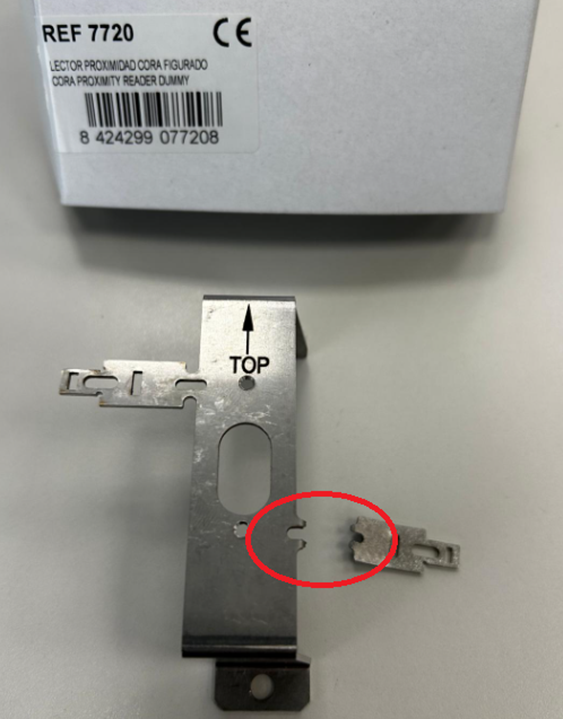

2-. Con
el mismo destornillador, eliminar el brazo derecho del soporte de anclaje
de aluminio, ya que si no quedará bloqueado el acceso a la bornera:

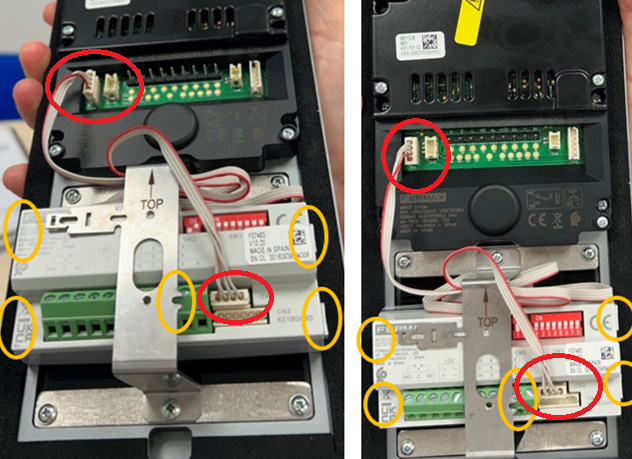

3-. Finalmente conectar alimentación y datos a través del cable molex-molex de 4hilos 940078 (2545) incluido en el 7720.
Entre el CN2 del lector Desfire y el CN1 de la placa CORA.
Ver videotutorial del montaje.
Para poder montar este lector en una caja de
superficie, es necesario solicitar la referencia especial FFR77191,
