[CORA] Como conectar un LECTOR o CONTROLADOR EXTERNO WG a la placa CORA.
Vemos la conexión del MOLEX CN1 que se indica LECTOR EXTERNO/CONTROLADOR EXTERNO.
La muesca de abajo a la izquierda del molex CN1 nos indica que es el pin 1.
De arriba abajo serían pin 4, pin 3, pin2, pin1.
Donde cada pin corresponde con
Si el controlador o lector WIEGAND se alimentan de su propia fuente de 12Vcc, el Pin 1 no se cableará ya que es de salida de alimentación, pero es imprescindible que se unan negativos tanto el de la placa CORA (GND) como del controlador o lector externo (-) para que los datos lleguen correctamente.

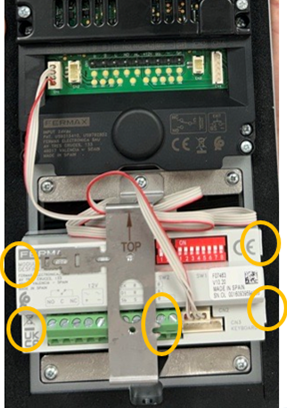

Ejemplo instalación CONTROLADOR MINI WIFI 5193 con PLACA CORA.

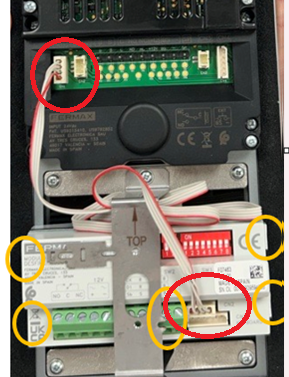

Para conectar el lector DESFIRE 7463 será necesario añadir el cable 2545 (molex de 4 pines) Entre el CN1 de la placa CORA y el CN2 del lector Desfire.
Se añade enlace al video de montaje del lector Desfire a la placa CORA S8
