How do I add an additional monitor or board to my see-u kit?
Below you can see how we would add an additional monitor or board. It is allowed to have with the kit up to 4 cascaded monitors including the one in the kit.
The intermediate monitors will be configured like this
and will be configured in the programming menu with the different address as an EXT.
The last monitor in the cascade connection (monitor to monitor wiring) will have this configuraction.
If I add an additional board, one will be with JP2 on board 1 and the other will be with JP2 on board 2, see diagram.

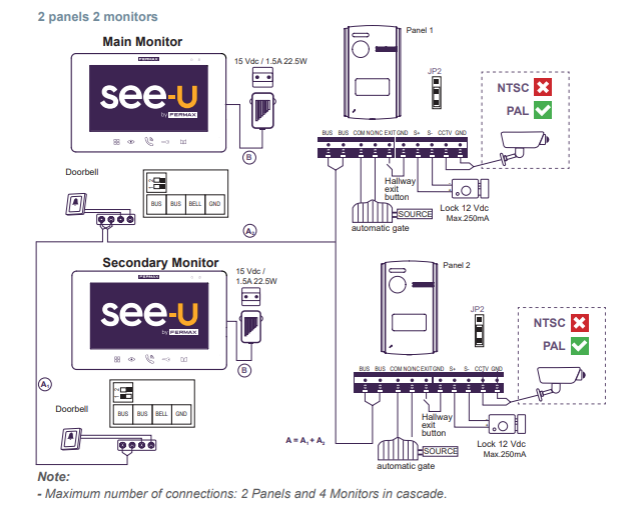

Example of installation with 2 monitors in the same kit and additional board
